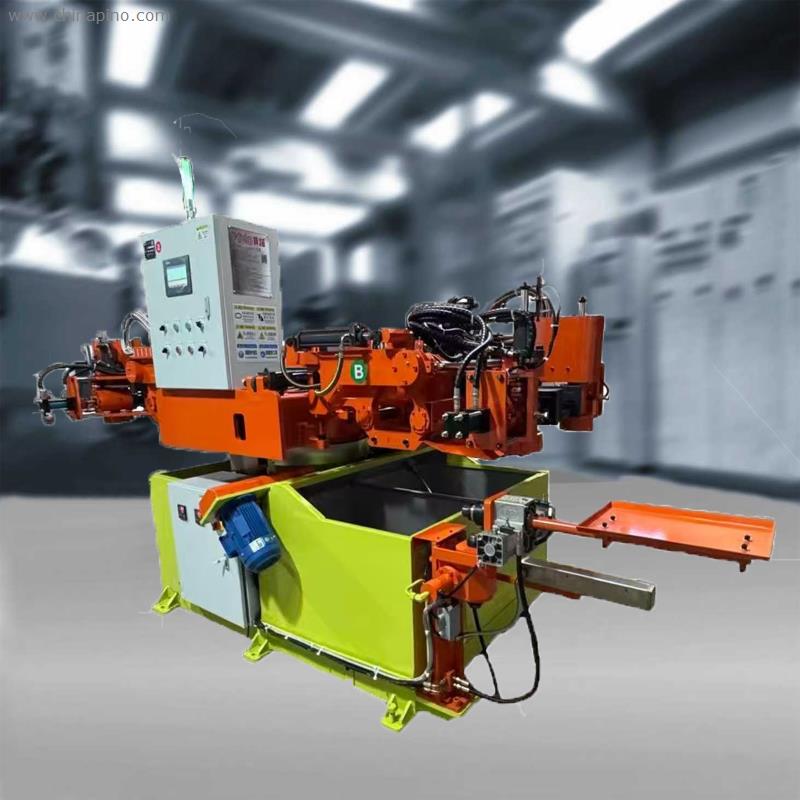

采用双工作同时运作,一个工作头浇注(浇注工位)另一个工作头同时取件模具冷却(水槽工位)、旋转180度,驱动采用伺服电机+减速机,水槽工位配置接料机构。

可选择机器人浇注和人工浇注。

技术参数

●模具最大轮廓直径----------------------------Φ500mm

●模具最大重量---------------------------------150kg

●模底板最大间距-------------------------------450mm

●模底板最小间距-------------------------------180mm

    ●开合模行程-----------------------------------270mm

●侧浇角度范围-------------------------------  0-88度

●正浇角度范围---------------------------------0-110度

●设备旋转作业直径-----------------------------Φ3540mm

●接料盘旋转作业半径---------------------------R950mm

●液压泵站工作压力-----------------------------40-50kg/cm²

●液压站电机功率-------------------------------3.75kw

●搅拌电机-------------------------------------0.75kw*2

●伺服电机-------------------------------------2.0kw

●三相电源-------------------------------------380v/15A/50Hz

●油相容积-------------------------------------245L

●液压站冷却器(水冷式)-------------------------160L

●水槽容积-------------------------------------720L

●设备最大轮廓尺寸-----------------------------3928mm*2000mm*2220mm

●设备净重约-----------------------------------3700kg
